Типы разъемов зарядки для электромобилей Type 1 и 2, Sae J1772, CSS, Chademo и другие, их характеристики, функционал, цена, для каких моделей подходят, таблица сравнения

Правильный выбор разъема зарядки для электромобиля является важным аспектом, который напрямую влияет на удобство эксплуатации и время зарядки. В мире существует несколько типов разъемов, каждый из которых имеет свои особенности, преимущества и ограничения. Чтобы максимально эффективно использовать возможности своего электромобиля, владельцам необходимо понимать, какой тип разъема им подходит, а также учитывать региональные особенности зарядной инфраструктуры.

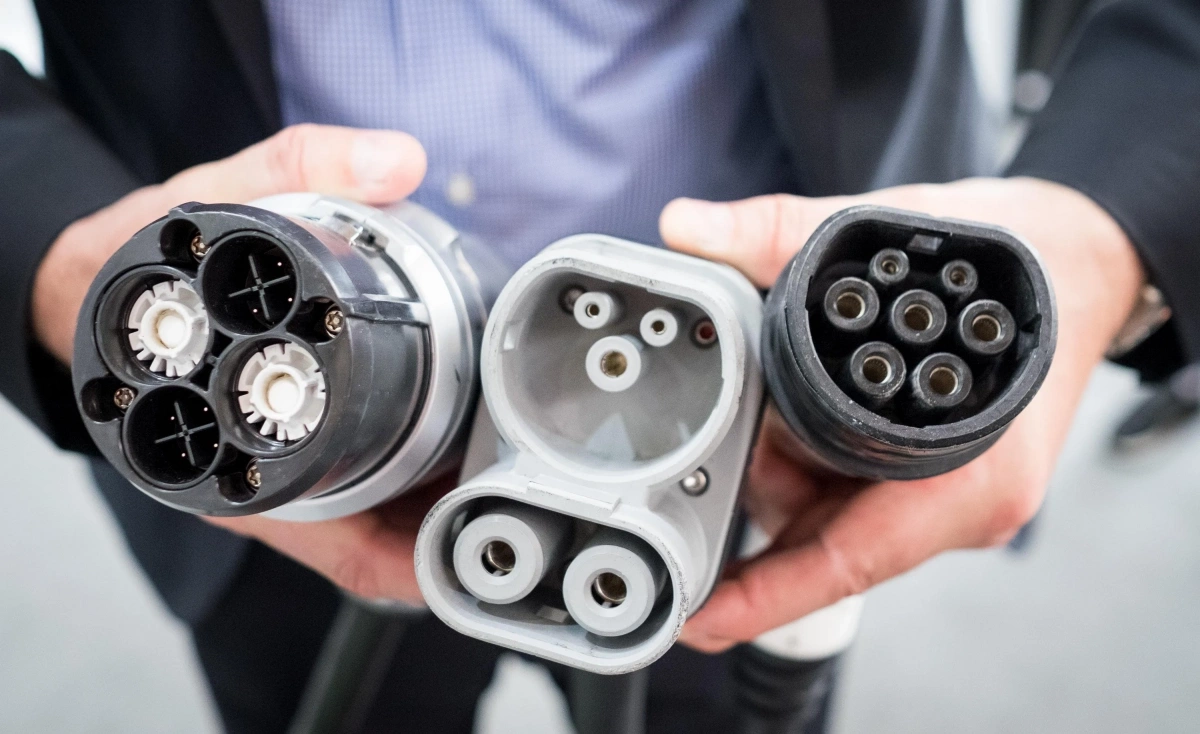

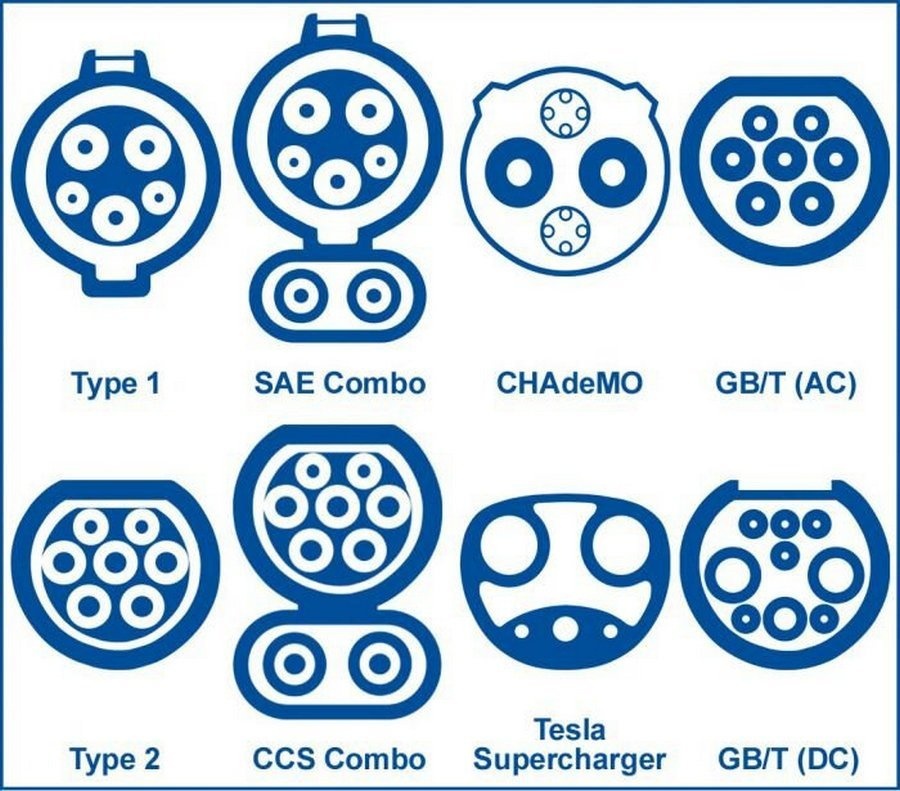

Основные типы разъемов зарядки для электромобилей

Type 1 (J1772)

Разъем Type 1 (или SAE J1772) является стандартом для зарядки электромобилей, применяемым в США и других странах, где используется однофазная сеть с напряжением 120 В или 240 В. Он включает в себя пять контактов: два для подачи переменного тока, два для защиты от перегрузок и один для сигнализации. Разъем Type 1 поддерживает зарядку мощностью до 7,7 кВт (при однофазном подключении), что является достаточно эффективным для домашних зарядных станций.

Основное преимущество Type 1 заключается в его простоте и компактности, однако ограничение мощности и поддержка только однофазной сети делает его менее универсальным по сравнению с другими типами разъемов.

Для каких моделей подходит: Разъем Type 1 используется в основном для автомобилей, выпущенных для американского рынка, таких как Chevrolet Bolt EV, Nissan Leaf (модели, выпущенные до 2020 года), а также другие модели, предназначенные для США и Японии.

Type 2 (Mennekes)

Type 2 (или Mennekes) является более универсальным стандартом, который активно используется в Европе и других странах с трехфазными электросетями. Разъем имеет семь контактов, два из которых предназначены для передачи переменного тока, два — для защиты, а три — для передачи данных между электромобилем и зарядной станцией. Это позволяет Type 2 поддерживать более высокие скорости зарядки и реализовывать интеллектуальные системы зарядки, такие как управление мощностью и временем зарядки.

Type 2 также поддерживает как однофазную, так и трехфазную зарядку, что значительно повышает его универсальность. Максимальная мощность, которую может поддерживать разъем Type 2, составляет до 43 кВт при подключении к трехфазной сети.

Для каких моделей подходит: Этот разъем используется в большинстве европейских электромобилей, таких как Tesla Model S, BMW i3, Audi e-Tron, Volkswagen ID.4, а также на многих других моделях, продаваемых в Европе.

SAE J1772

SAE J1772 — это стандарт, который используется в основном в Северной Америке и Японии и является основой для разъема Type 1. Это важный международный стандарт, который описывает физические характеристики разъема и характеристики коммуникации для передачи электрической энергии и данных между зарядной станцией и электромобилем. SAE J1772 используется для зарядки переменным током и является частью более широкой сети стандартизации зарядных устройств для электромобилей.

CSS (Combined Charging System)

CSS (или Combined Charging System) — это система, которая объединяет возможность зарядки как переменным, так и постоянным током. Разъем CSS позволяет значительно ускорить процесс зарядки благодаря поддержке быстрой зарядки на основе постоянного тока (DC), что позволяет заряжать аккумулятор электромобиля до 80% всего за 30 минут.

Система CSS включает два основных компонента: разъем для зарядки переменным током (аналог Type 2) и дополнительные контакты для зарядки постоянным током. Это позволяет электромобилям получать не только стандартную зарядку, но и использовать суперзарядные станции для более быстрых подзарядок.

Для каких моделей подходит: CSS активно используется на многих европейских и американских электромобилях, таких как BMW i3, Chevrolet Bolt EV, Volkswagen ID.4, а также на некоторых моделях Audi, Porsche Taycan и Ford Mustang Mach-E.

CHAdeMO

CHAdeMO — это разъем, который был разработан японскими производителями для быстрого зарядного процесса постоянным током. Эта система позволяет зарядить электромобиль до 80% за 30-60 минут, в зависимости от мощности зарядной станции. Основной недостаток CHAdeMO заключается в его ограниченной совместимости с другими типами разъемов, что делает его менее универсальным в глобальном контексте.

Кроме того, поддержка CHAdeMO в Европе и США ограничена, поскольку в этих регионах распространены другие стандарты зарядки. Однако в Японии этот разъем по-прежнему широко используется, и на него ориентированы модели японских производителей.

Для каких моделей подходит: Основные автомобили с разъемом CHAdeMO — это Nissan Leaf (ранние модели), Mitsubishi Outlander PHEV, а также несколько других японских моделей.

Другие стандарты

Кроме перечисленных разъемов, существует несколько менее популярных стандартов, таких как Tesla Supercharger — система суперзарядки, используемая исключительно для автомобилей Tesla. Этот разъем позволяет заряжать автомобили Tesla на мощных зарядных станциях с постоянным током, обеспечивая максимальную скорость зарядки.

Характеристики и функциональные особенности разъемов

Цена зарядных разъемов и станций

Цены на зарядные устройства и разъемы могут сильно варьироваться в зависимости от типа устройства и региона. Примерная стоимость установки зарядной станции с разъемом Type 2 составляет от 20 000 до 60 000 рублей в зависимости от мощности и бренда. Установки для быстрой зарядки (CSS или CHAdeMO) могут стоить значительно дороже — от 150 000 до 500 000 рублей, в зависимости от мощности зарядного устройства и его комплектации.


Рекомендации по выбору разъема зарядки

При выборе разъема зарядки для электромобиля важно учитывать несколько факторов:

• Модель автомобиля: Убедитесь, что разъем совместим с вашим автомобилем.
• Регионы использования: Некоторые разъемы, например, Type 1 и CHAdeMO, ограничены в географическом применении.
• Потребности в скорости зарядки: Если вам нужно быстрее зарядить автомобиль, обратите внимание на разъемы с поддержкой быстрой зарядки, такие как CSS и CHAdeMO.


Правильный выбор разъема для электромобиля оказывает значительное влияние на эффективность зарядки и удобство эксплуатации. Разъемы Type 1 и Type 2 остаются наиболее популярными на рынке, однако для ускоренной зарядки стоит рассматривать CSS и CHAdeMO, в зависимости от ваших потребностей и региона. Важно учитывать характеристики разъема и совместимость с моделью автомобиля, а также особенности зарядной инфраструктуры в вашем регионе.
