Виды вилок зарядных устройств для электромобилей какие бывают, их характеристики и особенности

С ростом популярности электромобилей и развитием зарядной инфраструктуры, важность правильного выбора вилки для зарядных устройств становится всё более актуальной. Вилка зарядного устройства — это ключевой элемент в процессе зарядки электромобиля, от которого зависит не только совместимость с зарядной станцией, но и безопасность всего процесса.

Общие принципы зарядки электромобилей

Процесс зарядки электромобиля начинается с подключения его к зарядной станции, которая может использовать разные типы вилок в зависимости от стандарта и региона. Основными компонентами зарядного устройства являются кабель, разъем и вилка. Вилка является частью, которая непосредственно соединяет зарядное устройство с электросетью или зарядной станцией, обеспечивая безопасную и эффективную передачу электроэнергии.

Зарядка электромобиля может быть выполнена с использованием различных типов вилок, и в зависимости от этого, процесс зарядки будет отличаться по скорости и эффективности. Важно, чтобы вилка была совместима с соответствующим разъемом на электромобиле и зарядной станции.


Виды вилок зарядных устройств для электромобилей

Тип 1 (J1772)

Вилка типа 1, также известная как J1772, является стандартом, используемым в США и некоторых странах Азии. Это один из самых популярных типов вилок для зарядки электромобилей на переменном токе (AC). Внешне она выглядит как круглый разъем с пятью контактами, включая два контакта для фазного тока и один для нейтрали, а также дополнительные контакты для заземления и сигналов управления зарядкой.

Характеристики:

• Напряжение: до 240 В.
• Ток: до 32 А.
• Скорость зарядки: до 7,7 кВт.

Преимущества и ограничения:

• Преимущества вилки типа 1 включают её широкое использование в США и Азии, что делает её удобной для владельцев электромобилей в этих регионах. Однако в Европе она не так распространена, и для зарядки электромобилей европейского производства могут понадобиться адаптеры.

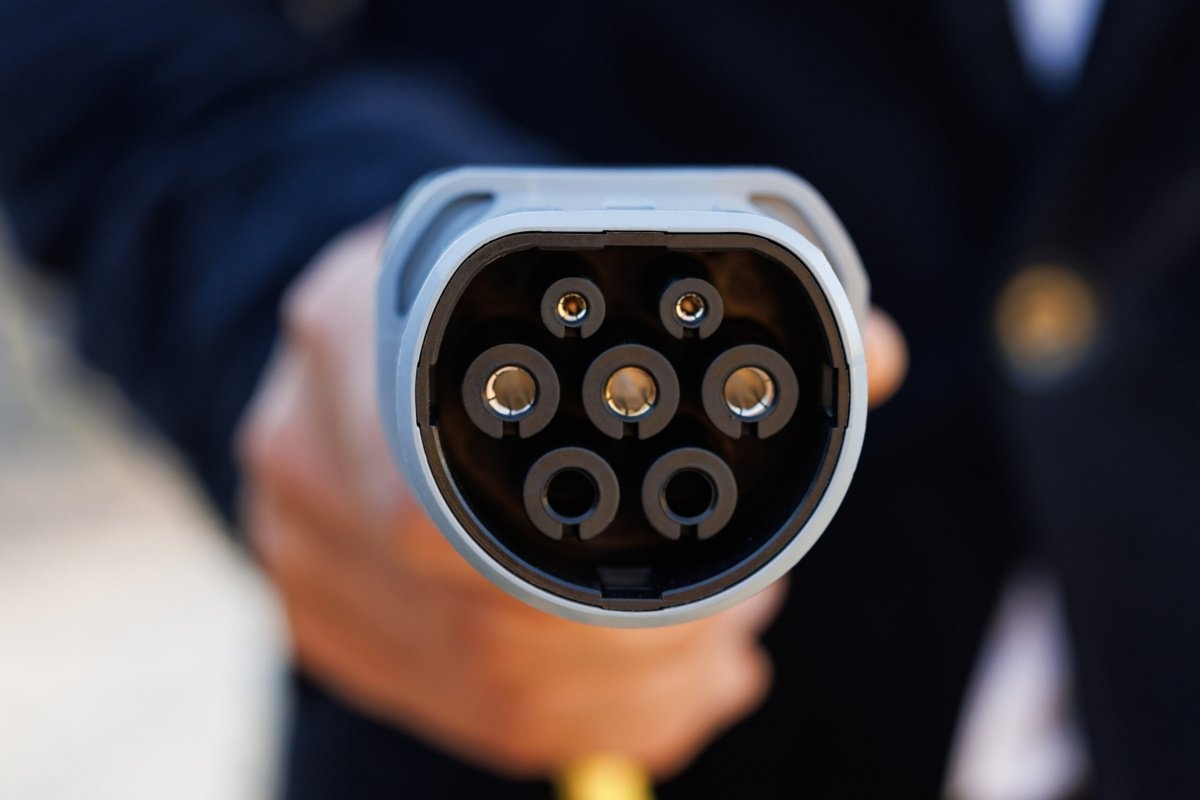

Тип 2 (Mennekes)

Вилка типа 2, или Mennekes, является стандартом, используемым в Европе, а также в некоторых странах США. Эта вилка значительно отличается от J1772 и обеспечивает совместимость с более высокими токами и напряжением, что делает её идеальной для быстрой зарядки.

Характеристики:

• Напряжение: до 400 В.
• Ток: до 63 А.
• Скорость зарядки: до 22 кВт.

Особенности и использование:

• Вилка типа 2 используется как для стандартной зарядки (AC), так и для более мощных зарядных станций. Она стала стандартом для большинства электромобилей, произведенных в Европе, и используется на большинстве зарядных станций в этом регионе.

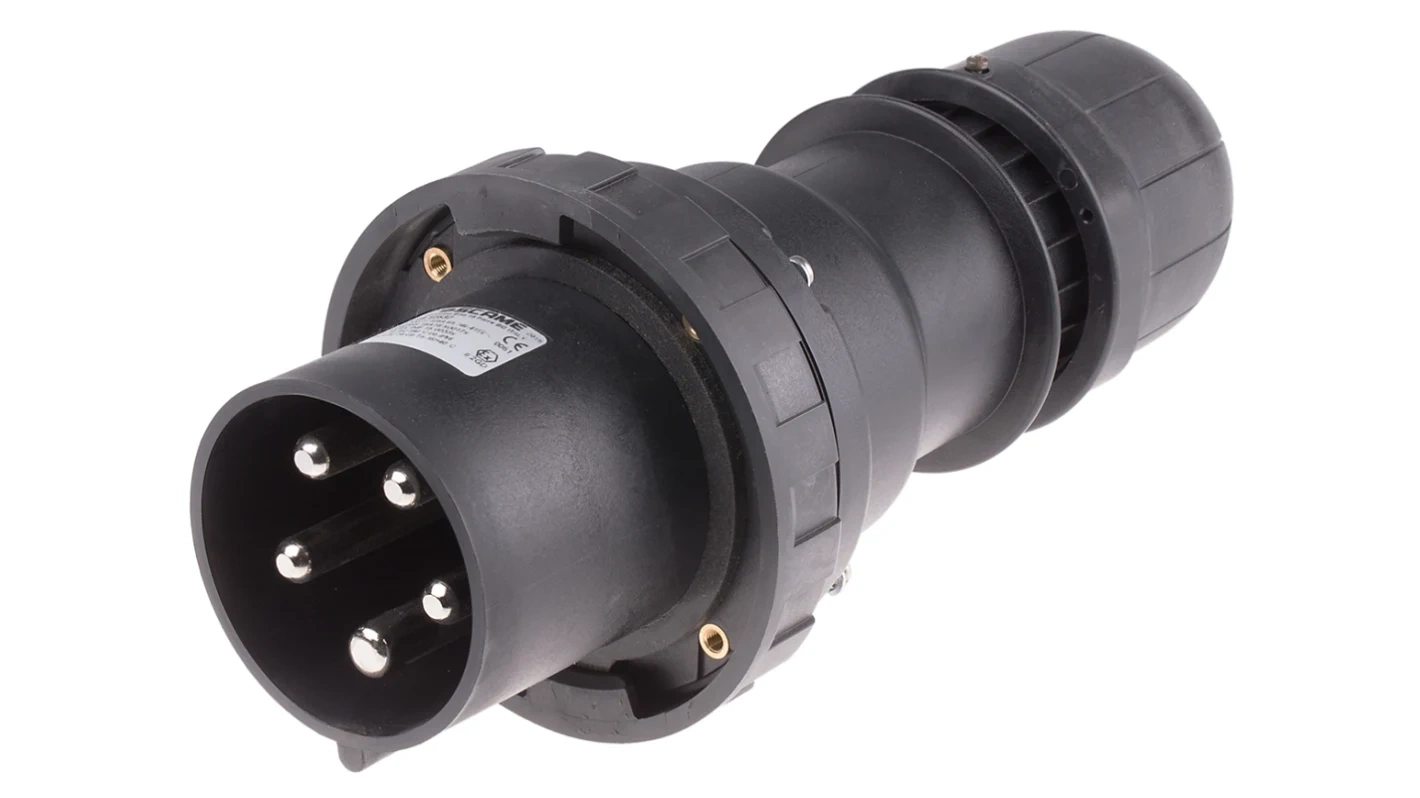

Тип 3 (Scame)

Вилка типа 3, также известная как Scame, является редким типом, который используется в некоторых странах, включая Италию и Францию. Эта вилка обладает схожими характеристиками с вилкой типа 2, но имеет дополнительные защитные механизмы.

Характеристики:

• Напряжение: до 400 В.
• Ток: до 32 А.
• Скорость зарядки: до 22 кВт.

Особенности применения:

Вилка типа 3 не так распространена, как другие типы, и ее использование ограничено несколькими странами. Несмотря на это, она может быть полезной для владельцев электромобилей в этих регионах, так как она поддерживает дополнительные уровни безопасности.

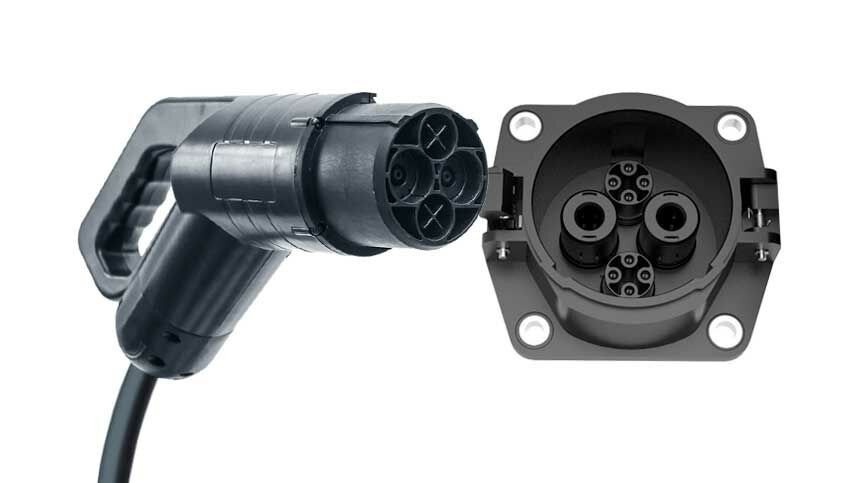

Тип 4 (CHAdeMO)

CHAdeMO — это вилка для быстрой зарядки постоянным током (DC), которая используется в Японии и некоторых других странах. Этот стандарт был разработан для быстрого заряда электромобилей с использованием зарядных станций высокого напряжения и тока.

Характеристики:

• Напряжение: до 500 В.
• Ток: до 125 А.
• Скорость зарядки: до 62,5 кВт.

Особенности:

CHAdeMO — это одна из самых популярных вилок для быстрой зарядки, и её используют в основном японские электромобили, такие как Nissan Leaf. Этот стандарт позволяет значительно сократить время зарядки, что является важным преимуществом для владельцев электромобилей, использующих её в дальних поездках.

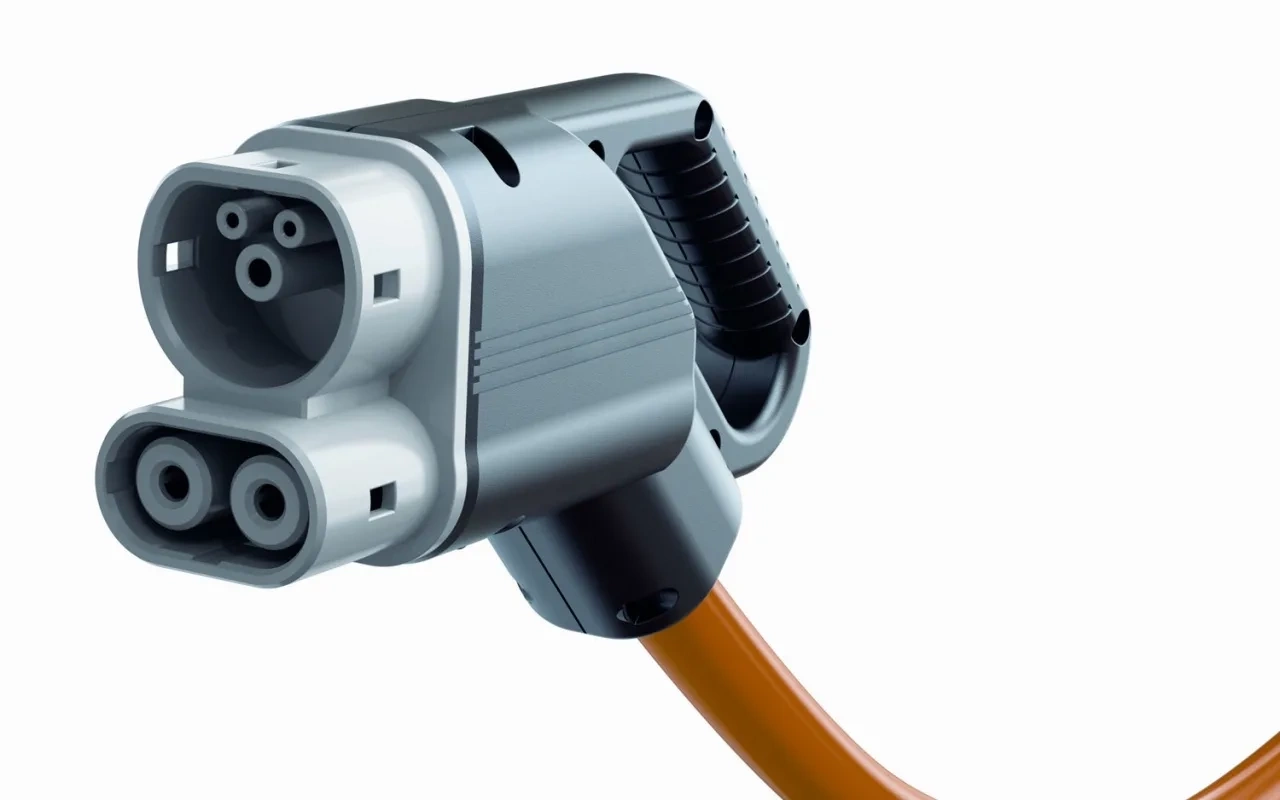

Тип 5 (Combo / CCS)

Combo (CCS) — это комбинированный стандарт вилки, который поддерживает как зарядку переменным током (AC), так и постоянным током (DC). Вилка используется в большинстве современных электромобилей, произведенных в Европе и США.

Характеристики:

• Напряжение: до 1000 В.
• Ток: до 500 А.
• Скорость зарядки: до 350 кВт.

Особенности:

• CCS обеспечивает как стандартную, так и быструю зарядку, что делает его универсальным и совместимым с большинством современных электромобилей. В отличие от CHAdeMO, CCS становится всё более популярным, особенно среди европейских и американских производителей электромобилей.

Характеристики вилок зарядных устройств

Каждый тип вилки имеет свои характеристики и особенности, которые определяют её совместимость с различными электромобилями и зарядными станциями.

• Стандарт напряжения и силы тока
  Вилки могут поддерживать различные уровни напряжения и силы тока, что влияет на скорость зарядки и тип зарядных станций. Например, вилки типа 1 и 2 работают с переменным током, тогда как типы 4 и 5 предназначены для быстрой зарядки постоянным током.
• Совместимость с электромобилями и зарядными станциями
  Важно выбирать вилку, которая будет совместима с вашим электромобилем и зарядной станцией. В Европе и США вилки типа 2 и CCS широко распространены, а в Японии — CHAdeMO.
• Устойчивость к внешним воздействиям
  Вилки зарядных устройств должны быть устойчивыми к воздействию погодных условий, пыли и влаги. Для этого они часто имеют специальную защиту, что важно при эксплуатации на улице или в суровых климатических условиях.
• Безопасность при использовании
  Все вилки зарядных устройств должны соответствовать стандартам безопасности, чтобы предотвратить короткие замыкания, перегрузки и другие аварийные ситуации при зарядке электромобиля.

Советы по выбору вилки для зарядных устройств

Как выбрать правильную вилку

При выборе вилки важно учитывать страну проживания, модель электромобиля и тип зарядной станции. Например, владельцы электромобилей в Европе должны выбирать вилки типа 2 или CCS, в США — тип 1.

Популярные вилки для домашних зарядных устройств

Для домашних зарядных устройств часто используется вилка типа 2, которая идеально подходит для зарядки с меньшей мощностью, обеспечивая безопасность и удобство.

Мифы и заблуждения при выборе вилки

Один из распространенных мифов — это то, что все вилки совместимы между собой. На самом деле каждый тип вилки имеет свои особенности и стандарты, и важно выбрать подходящий вариант для вашего электромобиля.

Рекомендации по использованию адаптеров

Для владельцев электромобилей, путешествующих по разным регионам, полезно иметь адаптеры для зарядных вилок, которые позволяют подключать электромобиль к разным типам зарядных станций.


Знание различных типов вилок зарядных устройств для электромобилей имеет ключевое значение для владельцев электромобилей и специалистов по зарядной инфраструктуре. Выбор правильной вилки влияет на удобство использования, скорость зарядки и безопасность процесса. С учетом роста популярности электромобилей и развития зарядной инфраструктуры важно учитывать различные стандарты и особенности при выборе вилки для зарядных устройств.
